轮扣式脚手架立杆、横杆、步距如何选择

返回列表 来源: 发布日期: 2021.03.01

  轮扣式脚手架 具有承载力大,搭建速度快,稳定性强,易于管理等特点。

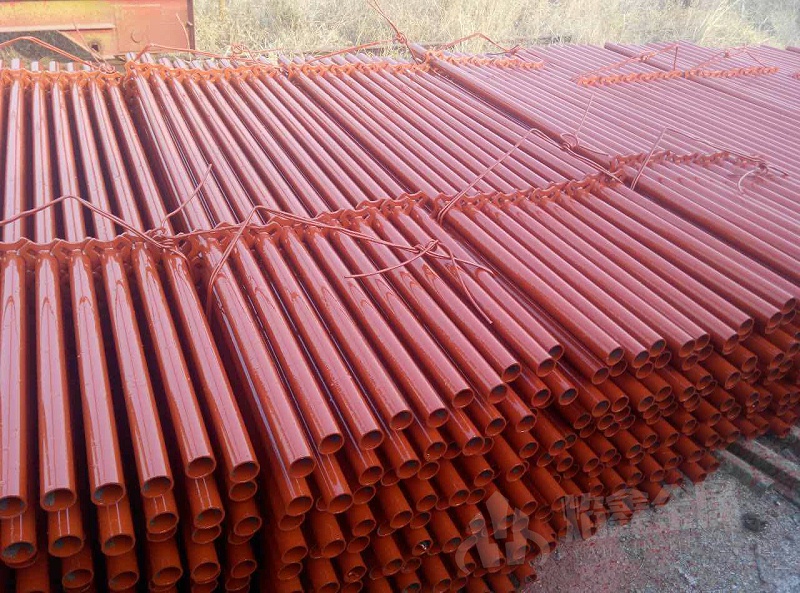

轮扣式脚手架

  1、适用范围

  1)轮扣式脚手架 适用于非高大模板的模板支撑架或标准层模板支撑架。

  2)轮扣式脚手架基础应夯实平整并有混凝土硬化措施,且基础标高变化较少、较小。

  3)轮扣式脚手架适用于结构形式较规整的结构。

  2、立杆选择

  1)轮扣式脚手架立杆采用Φ48×3.2mm钢管,受力计算时应根据现场实际情况进行调整,一般按Φ48×3.0mm进行计算。

  2)立杆需尽量选用标准杆,因为非标准杆在接长时仅能统一放置于立杆顶部或底部,不能使相邻立杆接头错开,且设置于顶部时将存在立杆自由长度过长的情况。

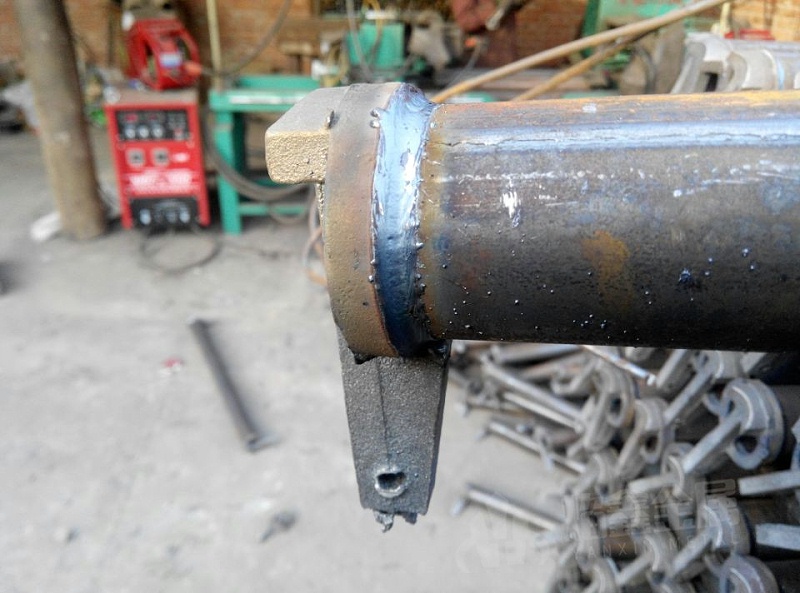

轮扣式脚手架

  3)因每根立杆均设置有立杆连接套管,连接套管将使单根立杆总长增加100mm,故选用立杆时必须考虑其增加长度,以避免立杆过长。

  3、横杆选择

  横杆均为标准杆件,其杆件长度符合300mm模数,故在进行架体立杆间距设计时应按照所提供横杆长度进行计算,故立杆间距设置无扣件式钢管脚手架灵活。

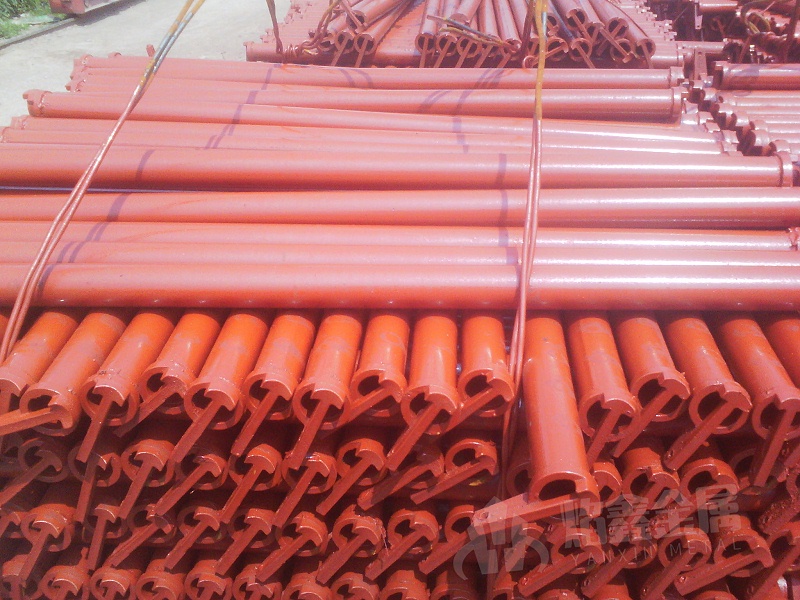

轮扣式脚手架

  4、步距选择

  架体步距的设置需与轮盘相对应,标准立杆的轮盘间距为600mm,故步距选择时需符合600模数。且最底部轮盘距立杆底端距离为350mm,故扫地杆实际设置于400mm处,此处与其他规范要求不对应,设计时需注意。

  以上就是小编为您带来的关于轮扣式脚手架 的相关知识,希望对您有所帮助。
